Nomenclature de la MB-N11 : noms et fonctions
Le nom et la fonction de chaque élément de la MB-N11 sont indiqués ci-dessous.

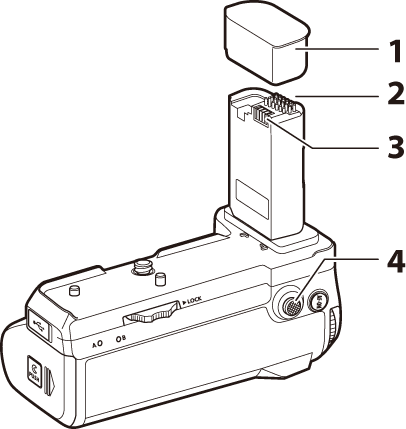

| 1 | Bouchon des contacts | Protège les contacts d’alimentation et de signal de la MB-N11. |
|---|---|---|
| 2 | Contacts de signal | — |
| 3 | Contacts d’alimentation | — |
| 4 | Sélecteur multidirectionnel pour prise de vue verticale | Joue le même rôle que le sélecteur multidirectionnel de l’appareil photo. Vous pouvez choisir les rôles joués en appuyant au centre pendant la prise de vue à l’aide des menus de l’appareil photo. Consultez la documentation fournie avec l’appareil photo pour plus de détails. |

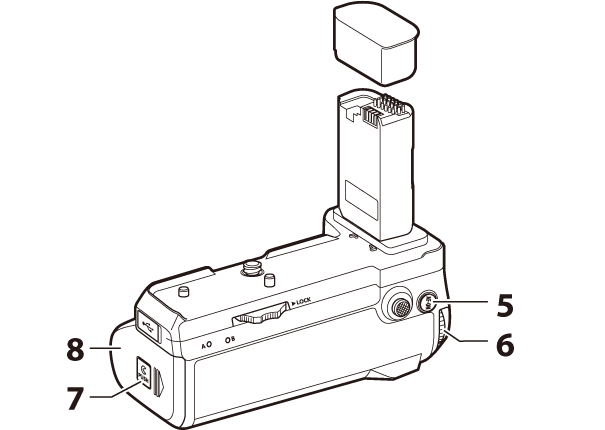

| 5 | Commande AF‑ON pour prise de vue verticale | Joue le même rôle que la commande AF-ON de l’appareil photo. Vous pouvez choisir les rôles à l’aide des menus de l’appareil photo. Consultez la documentation fournie avec l’appareil photo pour plus de détails. |
|---|---|---|
| 6 | Molette de commande principale pour prise de vue verticale | Joue les mêmes rôles que les commandes correspondantes de l’appareil photo. Consultez la documentation fournie avec l’appareil photo pour plus de détails. |
| 7 | Loquet du logement pour porte-accumulateurs | Reportez-vous à « Insertion des accumulateurs dans la MB-N11 » (0 Insertion des accumulateurs dans la MB-N11) et « Si le volet du logement pour porte-accumulateurs se détache » (0 Si le volet du logement pour porte-accumulateurs se détache). |
| 8 | Volet du logement pour porte-accumulateurs |

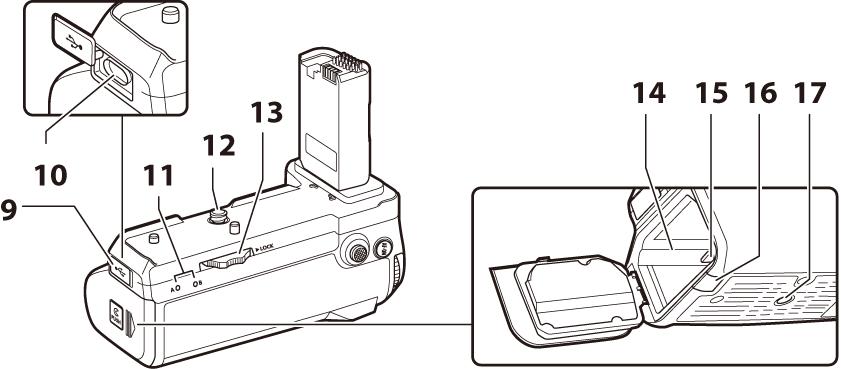

| 9 | Cache du connecteur de chargement | Pour les adaptateurs secteur EH-8P (en option) raccordés via un câble USB (doté de connecteurs de type C aux deux extrémités) ou pour les adaptateurs de charge EH-7P, qui sont soit fournis avec l’appareil photo, soit disponibles séparément. |
|---|---|---|
| 10 | Connecteur de chargement | |
| 11 | Témoin DEL (×2) | S’allument lorsque les accumulateurs se rechargent. |
| 12 | Vis de montage | Utilisez-les pour fixer la MB-N11 à l’appareil photo. |
| 13 | Bague de fixation | |
| 14 | Logement pour porte-accumulateurs | Emplacement où le porte-accumulateurs est inséré. |
| 15 | Loquet du porte-accumulateurs | Permet de verrouiller le porte-accumulateurs après son insertion. |
| 16 | Cache du connecteur d’alimentation | Destiné aux connecteurs d’alimentation EP‑5B (en option). |
| 17 | Filetage pour fixation sur trépied | — |
| 18 | Support du volet du logement pour accumulateur | Permet de ranger le volet du logement pour accumulateur de l’appareil photo lorsqu’il n’est plus fixé à l’appareil photo. |
|---|---|---|
| 19 | Molette de commande secondaire pour prise de vue verticale | Joue les mêmes rôles que les commandes correspondantes de l’appareil photo. Consultez la documentation fournie avec l’appareil photo pour plus de détails. |
| 20 | Système de verrouillage des commandes | Permet de verrouiller les commandes de la MB-N11 pour éviter toute utilisation accidentelle.
|
| 21 | Déclencheur pour prise de vue verticale | Joue les mêmes rôles que les commandes correspondantes de l’appareil photo. Consultez la documentation fournie avec l’appareil photo pour plus de détails. |

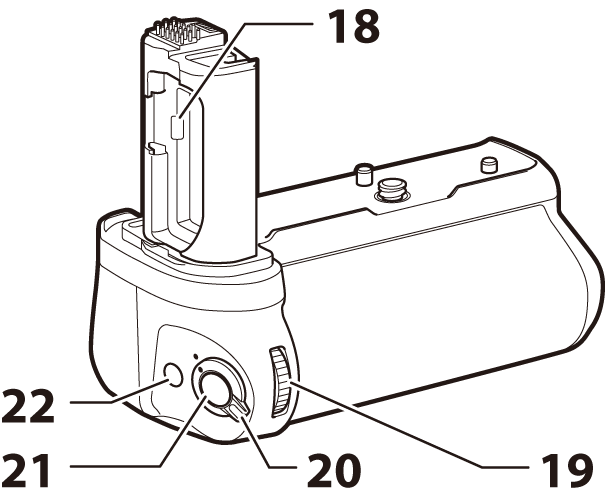

| 22 | Commande Fn pour prise de vue verticale | Joue le rôle attribué à la commande Fn pour prise de vue verticale. Vous pouvez choisir les rôles à l’aide des menus de l’appareil photo. Consultez la documentation fournie avec l’appareil photo pour plus de détails. |

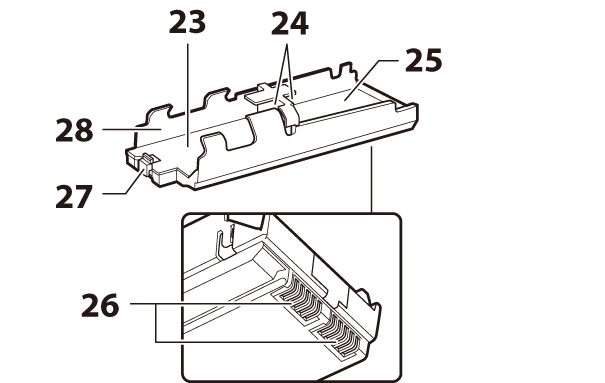

| 23 | Logement pour accumulateur A | Contient un accumulateur Li-ion EN‑EL15c. |
|---|---|---|
| 24 | Contacts d’alimentation de l’accumulateur (×2) | « Insertion des accumulateurs dans la MB-N11 » (0 Insertion des accumulateurs dans la MB-N11). |
| 25 | Logement pour accumulateur B | Contient un accumulateur Li-ion EN‑EL15c. |
| 26 | Contacts d’alimentation du porte-accumulateurs | « Insertion des accumulateurs dans la MB-N11 » (0 Insertion des accumulateurs dans la MB-N11). |
| 27 | Loquet de l’accumulateur | Permet de verrouiller l’accumulateur dans le logement A après son insertion. |
| 28 | Porte-accumulateurs | « Insertion des accumulateurs dans la MB-N11 » (0 Insertion des accumulateurs dans la MB-N11). |
