Bagian dari MB-N11: Nama dan Fungsi

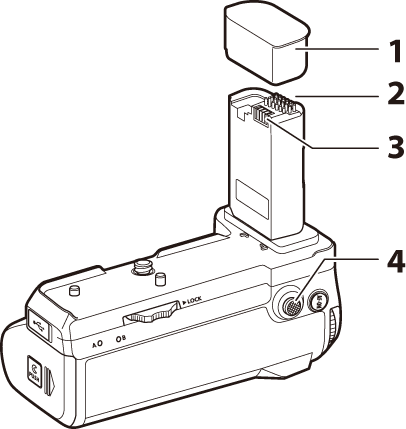

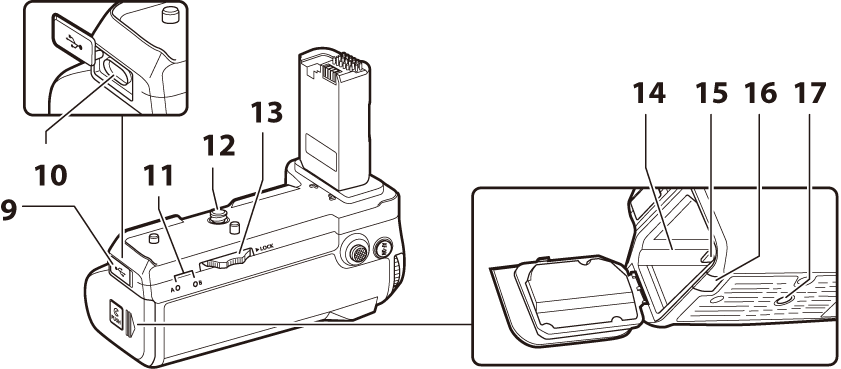

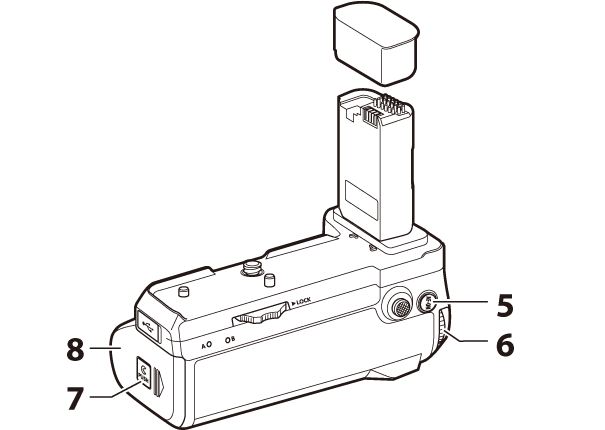

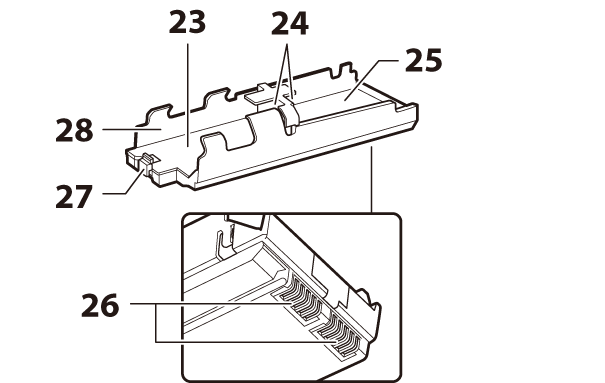

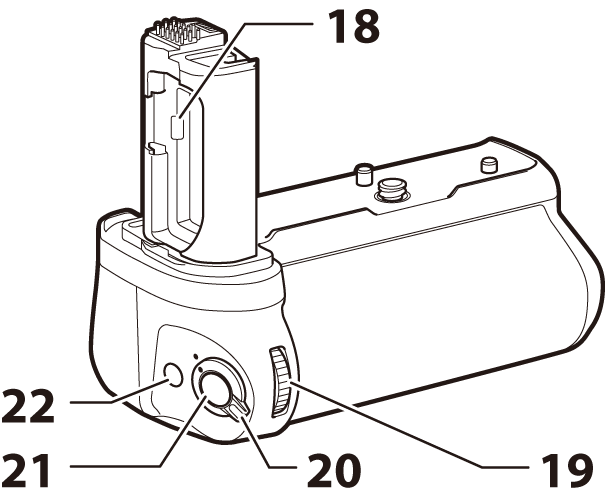

Nama dan fungsi masing-masing bagian dari MB-N11 dicantumkan di bawah ini.
| 1 | Penutup kontak | Melindungi kontak daya dan kontak sinyal MB-N11. |
|---|---|---|
| 2 | Kontak sinyal | — |
| 3 | Kontak daya | — |
| 4 | Selektor-multi untuk pemotretan vertikal | Menjalankan fungsi yang sama seperti selektor-multi pada kamera. Fungsi yang dijalankan dengan menekan bagian tengahnya selama pemotretan dapat dipilih melalui menu kamera. Lihat dokumentasi yang disertakan bersama kamera untuk detailnya. |
| 5 | Tombol AF-ON untuk pemotretan vertikal | Menjalankan fungsi yang sama seperti tombol AF-ON kamera. Fungsinya dapat dipilih melalui menu kamera. Lihat dokumentasi yang disertakan bersama kamera untuk detailnya. |
|---|---|---|
| 6 | Kenop perintah utama untuk pemotretan vertikal | Menjalankan fungsi yang sama dengan kontrol serupa pada kamera. Lihat dokumentasi yang disertakan bersama kamera untuk detailnya. |
| 7 | Pengunci ruang-dudukan | Lihat “Memasukkan Baterai dalam MB-N11" (0 Memasukkan Baterai dalam MB-N11) dan "Apabila Penutup Ruang-Dudukan Terlepas" (0 Apabila Penutup Ruang-Dudukan Terlepas). |
| 8 | Penutup ruang-dudukan |
| 9 | Penutup konektor pengisi daya | Untuk penggunaan dengan adaptor AC EH-8P opsional yang tersambung melalui kabel USB (USB Cable) (dengan konektor Tipe C di kedua ujungnya) atau dengan adaptor pengisi daya AC EH-7P yang mana disertakan dengan kamera ini atau dijual terpisah. |
|---|---|---|
| 10 | Konektor pengisi daya | |
| 11 | Lampu LED (x2) | Menyala selama baterai sedang mengisi daya. |
| 12 | Sekrup dudukan | Digunakan saat memasang MB-N11 ke kamera. |
| 13 | Roda tambahan | |
| 14 | Ruang dudukan-baterai | Tempat dudukan baterai dimasukkan. |
| 15 | Pengunci dudukan-baterai | Mengunci dudukan baterai di tempatnya setelah dimasukkan. |
| 16 | Tutup konektor daya | Bagi penggunaan dengan konektor daya EP-5B opsional. |
| 17 | Soket tripod | — |
| 18 | Dudukan penutup ruang-baterai | Menahan penutup ruang-baterai kamera ketika baterai dikeluarkan dari kamera. |
|---|---|---|
| 19 | Kenop sub-perintah untuk pemotretan vertikal | Menjalankan fungsi yang sama dengan kontrol serupa pada kamera. Lihat dokumentasi yang disertakan bersama kamera untuk detailnya. |
| 20 | Kunci kontrol | Mengunci kontrol pada MB-N11 guna mencegah pengoperasian tak disengaja.
|
| 21 | Tombol pelepas rana untuk pemotretan vertikal | Menjalankan fungsi yang sama dengan kontrol serupa pada kamera. Lihat dokumentasi yang disertakan bersama kamera untuk detailnya. |
| 22 | Tombol Fn untuk pemotretan vertikal | Menjalankan fungsi yang ditentukan ke tombol Fn untuk pemotretan vertikal. Fungsinya dapat dipilih melalui menu kamera. Lihat dokumentasi yang disertakan bersama kamera untuk detailnya. |
| 23 | Ruang baterai A | Memuat satu baterai Li-ion isi ulang EN‑EL15c. |
|---|---|---|
| 24 | Terminal daya baterai (×2) | “Memasukkan Baterai dalam MB-N11” (0Memasukkan Baterai dalam MB-N11). |
| 25 | Ruang baterai B | Memuat satu baterai Li-ion isi ulang EN‑EL15c. |
| 26 | Terminal daya dudukan baterai | “Memasukkan Baterai dalam MB-N11” (0Memasukkan Baterai dalam MB-N11). |
