MB-N11部件：名称和功能
MB-N11各部件的名称和功能如下。

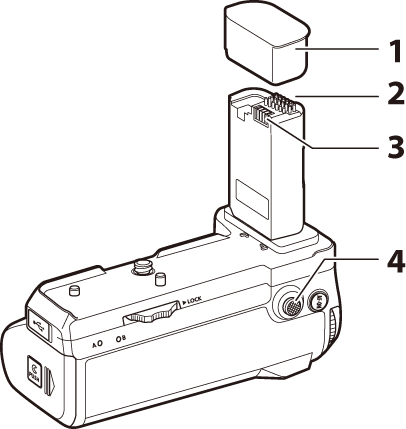

| 1 | 接点盖 | 用于保护MB-N11的电源和信号接点。 |
|---|---|---|
| 2 | 信号接点 | — |
| 3 | 电源接点 | — |
| 4 | 竖拍多重选择器 | 执行与照相机上多重选择器相同的功能。通过照相机菜单，可选择在拍摄中按下中央时所执行的功能。有关详细信息，请参阅照相机随附的使用说明。 |

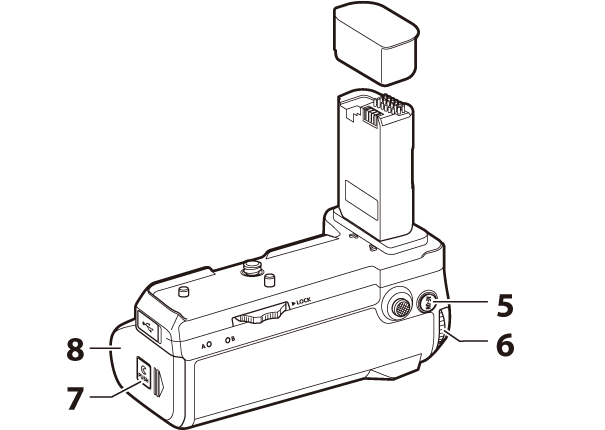

| 5 | 竖拍AF-ON按钮 | 执行与照相机AF-ON按钮相同的功能。通过照相机菜单可选择其功能。有关详细信息，请参阅照相机随附的使用说明。 |
|---|---|---|
| 6 | 竖拍主指令拨盘 | 执行与照相机上相应控制相同的功能。有关详细信息，请参阅照相机的使用说明。 |
| 7 | 电池座舱锁闩 | 请参阅“将电池插入MB-N11”（0 将电池插入MB-N11）和“若电池座舱盖脱落”（0 若电池座舱盖脱落）。 |
| 8 | 电池座舱盖 |

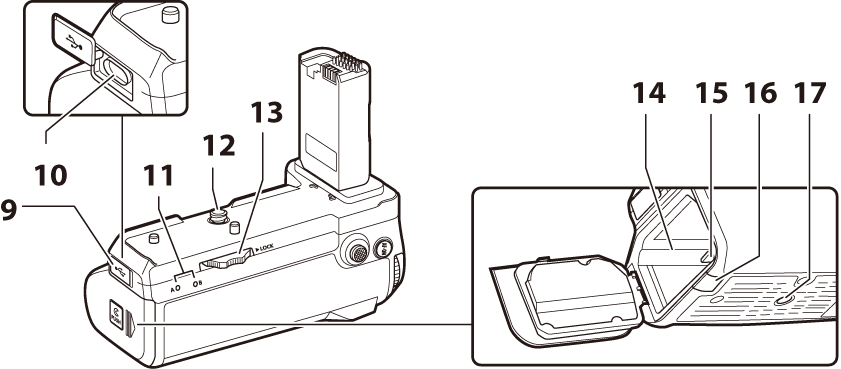

| 9 | 充电接口盖 | 用于另购的EH-8P电源适配器（通过一根两端均带C型接口的USB连接线连接）或EH-7P可充电电源适配器（随照相机附送或另购）。 |
|---|---|---|
| 10 | 充电接口 | |
| 11 | LED灯（2个） | 电池充电时点亮。 |
| 12 | 固定螺丝 | 将MB-N11安装至照相机时使用。 |
| 13 | 锁定螺旋钮 | |
| 14 | 电池座舱 | 电池座插入的地方。 |
| 15 | 电池座锁闩 | 插入电池座后将电池座锁定到位。 |
| 16 | 照相机电源连接器盖 | 用于另购的EP‑5B照相机电源连接器。 |
| 17 | 三脚架连接孔 | — |

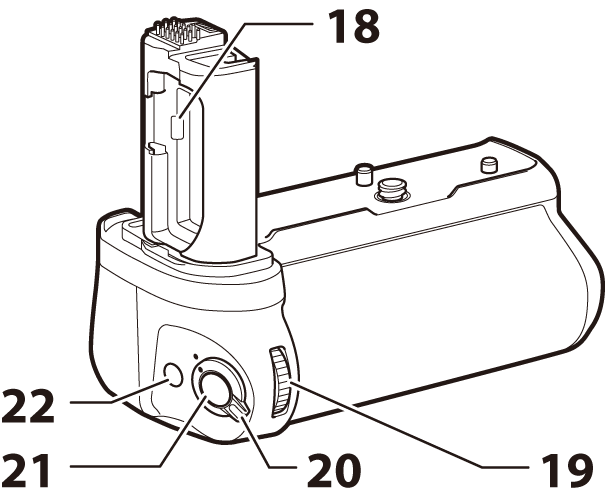

| 18 | 电池舱盖支架 | 用于放置从照相机上取下的照相机电池舱盖。 |
|---|---|---|
| 19 | 竖拍副指令拨盘 | 执行与照相机上相应控制相同的功能。有关详细信息，请参阅照相机的使用说明。 |
| 20 | 控制锁定 | 锁定MB-N11上的控制以防止意外操作。
|
| 21 | 竖拍快门释放按钮 | 执行与照相机上相应控制相同的功能。有关详细信息，请参阅照相机的使用说明。 |
| 22 | 竖拍Fn按钮 | 执行指定给竖拍Fn按钮的功能。通过照相机菜单可选择其功能。有关详细信息，请参阅照相机随附的使用说明。 |

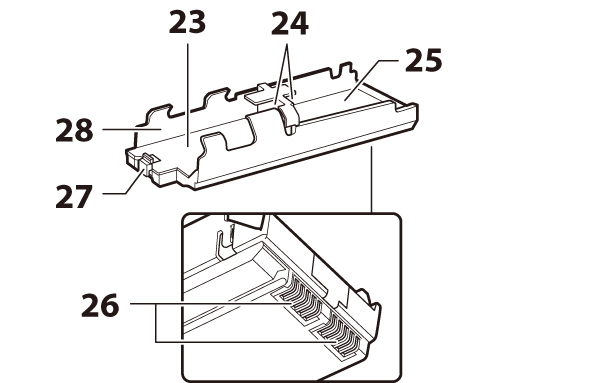

| 23 | 电池舱A | 可容纳1块EN-EL15c锂离子电池组。 |
|---|---|---|
| 24 | 电池电源端子（2个） | “将电池插入MB-N11”（0 将电池插入MB-N11）。 |
| 25 | 电池舱B | 可容纳1块EN-EL15c锂离子电池组。 |
| 26 | 电池座电源端子 | “将电池插入MB-N11”（0 将电池插入MB-N11）。 |
| 27 | 电池锁闩 | 插入电池后将电池锁定在电池舱A中。 |
| 28 | 电池座 | “将电池插入MB-N11”（0 将电池插入MB-N11）。 |
